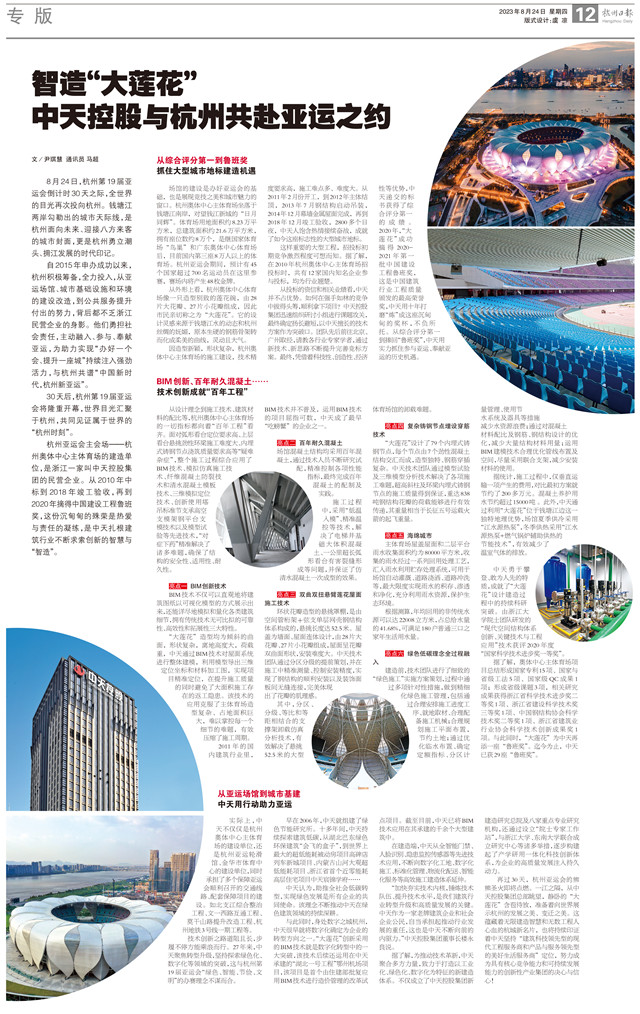

杭州亚运会倒计时30天之际,杭州日报专版刊发《智造“大莲花” ——中天控股与杭州共赴亚运之约》

作者:lhl来源:发表时间:2023-09-21阅读次数:4359

      8月24日,杭州第19届亚运会倒计时30天之际,全世界的目光再次投向杭州。钱塘江两岸勾勒出的城市天际线,是杭州面向未来、迎接八方来客的城市封面,更是杭州勇立潮头、拥江发展的时代印记。

自2015年申办成功以来,杭州积极筹备,全力投入,从亚运场馆、城市基础设施和环境的建设改造,到公共服务提升付出的努力,背后都不乏浙江民营企业的身影。他们勇担社会责任,主动融入、参与、奉献亚运,为助力实现“办好一个会、提升一座城”持续注入强劲活力,与杭州共谱“中国新时代,杭州新亚运”。

30天后,杭州第19届亚运会将隆重开幕,世界目光汇聚于杭州,共同见证属于世界的“杭州时刻”。

杭州亚运会主会场——杭州奥体中心主体育场的建造单位,是浙江一家叫中天控股集团的民营企业。从2010年中标到2018年竣工验收,再到2020年摘得中国建设工程鲁班奖,这份沉甸甸的殊荣是热爱与责任的凝练,是中天扎根建筑行业不断求索创新的智慧与“智造”。




从综合评分第一到鲁班奖

抓住大型城市地标建造机遇

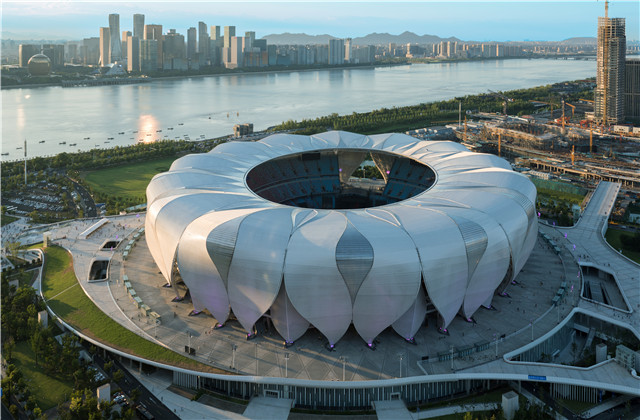

       场馆的建设是办好亚运会的基础,也是展现竞技之美和城市魅力的窗口。杭州奥体中心主体育场坐落于钱塘江南岸,对望钱江新城的“日月同辉”。体育场用地面积约8.23万平方米,总建筑面积约21.6万平方米,拥有座位数约8万个,是继国家体育场“鸟巢”和广东奥体中心体育场后,目前国内第三座8万人以上的体育场。杭州亚运会期间,预计有45个国家超过700名运动员在这里参赛,赛场内将产生48枚金牌。

从外形上看,杭州奥体中心体育场像一只造型别致的莲花碗,由28片大花瓣、27片小花瓣组成,因此市民亲切称之为“大莲花”。它的设计灵感来源于钱塘江水的动态和杭州丝绸的妩媚,原本生硬的钢筋骨架转而化成柔美的曲线,灵动且大气。

       因造型新颖,形状复杂,杭州奥体中心主体育场的施工建设,技术精度要求高,施工难点多、难度大。从2011年2月份开工,到2012年主体结顶,2013年7月钢结构启动吊装,2014年12月幕墙金属屋面完成,再到2018年12月竣工验收,2800多个日夜,中天人饱含热情接续奋战,成就了如今这座标志性的大型城市地标。

       这样重要的大型工程,招投标初期竞争激烈程度可想而知。据了解,在2010年杭州奥体中心主体育场招投标时,共有12家国内知名企业参与投标,均为行业翘楚。

      从投标的资信和相关业绩看,中天并不占优势。如何在强手如林的竞争中拔得头筹,顺利拿下项目?中天控股集团迅速组织研讨小组进行课题攻关,最终确定扬长避短,以中天擅长的技术方案作为突破口。团队先后前往北京、广州取经,请教各行业专家学者,通过新技术、新思路不断提升完善竞标方案。最终,凭借着科技性、创造性、经济性等优势,中天递交的标书获得了综合评分第一的成绩。2020年,“大莲花”成功摘得2020-2021年第一批中国建设工程鲁班奖,这是中国建筑行业工程质量颁发的最高荣誉奖,中天用十年打磨“炼”成这座沉甸甸的奖杯,不负所托。从综合评分第一到捧回“鲁班奖”,中天用实力抓住参与亚运、奉献亚运的历史机遇。




BIM创新、百年耐久混凝土……

技术创新成就“百年工程”

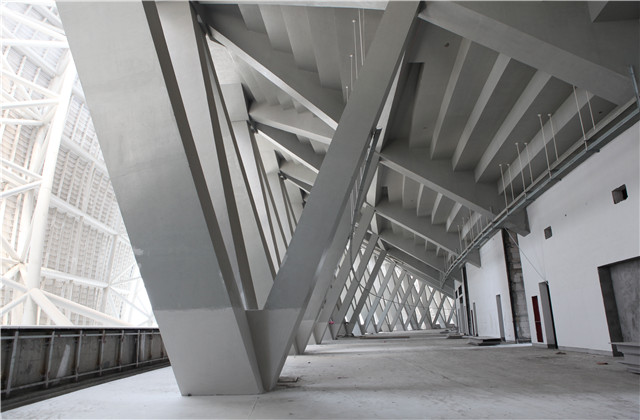

      从设计理念到施工技术、建筑材料的配比等,杭州奥体中心主体育场的一切指标都向着“百年工程”看齐。面对弧形看台定位要求高、上层看台悬挑劲性环梁施工难度大、内埋式铸钢节点浇筑质量要求高等“疑难杂症”,整个施工过程综合应用了BIM技术、模拟仿真施工技术、纤维混凝土防裂技术和清水混凝土模板技术、三维模拟定位技术、创新使用塔吊标准节支承高空支模架钢平台支模技术以及模型试验等先进技术,“对症下药”精准解决了诸多难题,确保了结构的安全性、适用性、耐久性。


亮点一 BIM创新技术


      BIM技术不仅可以直观地将建筑图纸以可视化模型的方式展示出来,还能详尽地模拟和量化各类建筑细节,拥有传统技术无可比拟的可靠性、高效性和拓展性三大特性。

      “大莲花”造型均为倾斜的曲面,形状复杂,离地高度大,荷载重,中天通过BIM技术对屋面系统进行整体建模,利用模型导出三维定位坐标和材料加工图,实现项目精准定位,在提升施工质量的同时避免了大面积施工存在的返工隐患。该技术的应用克服了主体育场造型复杂、占地面积巨大,难以掌控每一个细节的难题,有效压缩了施工周期。

      2011年的国内建筑行业里,BIM技术并不普及,运用BIM技术的项目屈指可数,中天成了最早“吃螃蟹”的企业之一。


亮点二 百年耐久混凝土


      场馆混凝土结构均采用百年混凝土,通过技术人员不断研究试配,精准控制各项性能指标,最终完成百年混凝土的配制及实践。

      施工过程中,采用“低温入模”、精准温控等技术,解决了电梯井基础大体积混凝土、一公里超长弧形看台有害裂缝形成等问题,并保证了仿清水混凝土一次成型的效果。




亮点三 双曲双扭悬臂莲花屋面施工技术

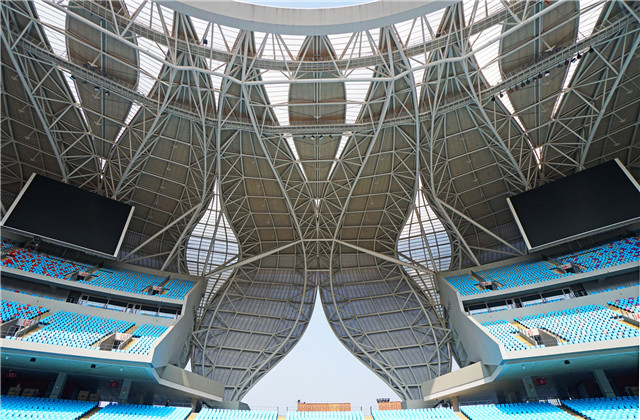

环状花瓣造型的悬挑罩棚,是由空间管桁架+弦支单层网壳钢结构体系构成的,悬挑长度达52.5米。屋盖为墙面、屋面连体设计,由28片大花瓣、27片小花瓣组成,屋面呈花瓣双曲面形状,安装难度大。中天技术团队通过分区分级的提前策划,并在施工中精准测量、控制安装精度,实现了钢结构的顺利安装以及装饰面板间无缝连接,完美体现出了花瓣的肌理感。

其中,分区、分级、等比和等距相结合的支撑架卸载仿真分析技术,有效解决了悬挑52.5米的大型体育场馆的卸载难题。


亮点四 复杂铸钢节点埋设穿筋技术


“大莲花”设计了79个内埋式铸钢节点,每个节点由7个劲性混凝土结构交汇而成,造型独特、钢筋穿插复杂。中天技术团队通过模型试验及三维模型分析技术解决了各项施工难题,超高斜柱及环梁内埋式铸钢节点的施工质量得到保证,重达838吨钢结构花瓣的荷载能够进行有效传递,其重量相当于长征五号运载火箭的起飞重量。




亮点五 海绵城市

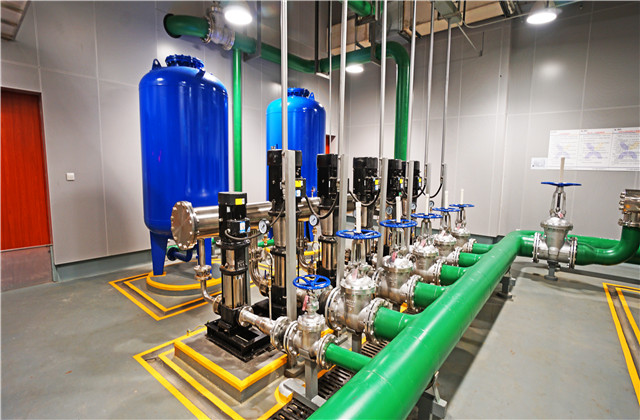

主体育场屋盖屋面和二层平台雨水收集面积约为80000平方米,收集的雨水经过一系列回用处理工艺,汇入雨水利用贮存处理系统,可用于场馆自动灌溉、道路浇洒、道路冲洗等,最大限度实现雨水的积存、渗透和净化,充分利用雨水资源,保护生态环境。

根据测算,年均回用的非传统水源可以达22008立方米,占总给水量的41.68%,可满足180户普通三口之家年生活用水量。


亮点六 绿色低碳理念全过程融入


建造前,技术团队进行了细致的“绿色施工”实施方案策划,过程中通过多项针对性措施,做到精细化绿色施工管理,包括通过合理安排施工进度工序、就地取材、合理配备施工机械;合理规划施工平面布置,节约土地;通过优化临水布置、确定定额指标、分区计量管理、使用节水系统及器具等措施减少水资源浪费;通过对混凝土材料配比及钢筋、钢结构设计的优化,减少大量结构材料用量;运用BIM建模技术合理优化管线布置及空间,尽量采用联合支架,减少安装材料的使用。

据统计,施工过程中,仅垂直运输一项产生的费用,对比最初方案就节约了200多万元。混凝土养护用水节约超过15000吨 。此外,中天通过利用“大莲花”位于钱塘江边这一独特地理优势,场馆夏季供冷采用“江水源热泵”,冬季供热采用“江水源热泵+燃气锅炉辅助供热的节能技术”,有效减少了温室气体的排放。

中天勇于攀登、敢为人先的特质,成就了“大莲花”设计建造过程中的持续科研突破。由浙江大学院士团队研发的“现代空间结构体系创新、关键技术与工程应用”技术获评2020年度“国家科学技术进步奖一等奖”。

据了解,奥体中心主体育场项目总结形成国家专利15项、国家与省级工法5项、国家级QC成果1项;形成省级课题3项,相关研究成果获得浙江省科学技术进步奖二等奖1项、浙江省建设科学技术奖三等奖1项、中国钢结构协会科学技术奖二等奖1项、浙江省建筑业行业协会科学技术创新成果奖1项。与此同时,“大莲花”为中天再添一座“鲁班奖”。迄今为止,中天已获29座“鲁班奖”。




从亚运场馆到城市基建

中天用行动助力亚运


实际上,中天不仅仅是杭州奥体中心主体育场的建设单位,还是杭州亚运轮滑馆、金华市体育中心的建设单位。同时承担了多个保障亚运会顺利召开的交通线路、配套保障项目的建设,如北支江综合整治工程、文一西路互通工程、莫干山路提升改造工程、杭州地铁3号线一期工程等。

技术创新之路道阻且长,步履不停方能乘浪而行。27年来,中天聚焦转型升级,坚持探索绿色化、数字化等领域的突破,这与杭州第19届亚运会“绿色、智能、节俭、文明”的办赛理念不谋而合。

早在2006年,中天就组建了绿色节能研究所。十多年间,中天持续探索建筑低碳,从湖北巴东绿色环保建筑“会飞的盒子”,到世界上最大的超低能耗被动房项目高碑店列车新城项目、内蒙古山河大观超低能耗项目、浙江省首个近零能耗高层住宅项目中天宸锦学府……

中天认为,助推全社会低碳转型,实现绿色发展是所有企业的共同使命。该理念不断推动中天在绿色建筑领域的持续深耕。

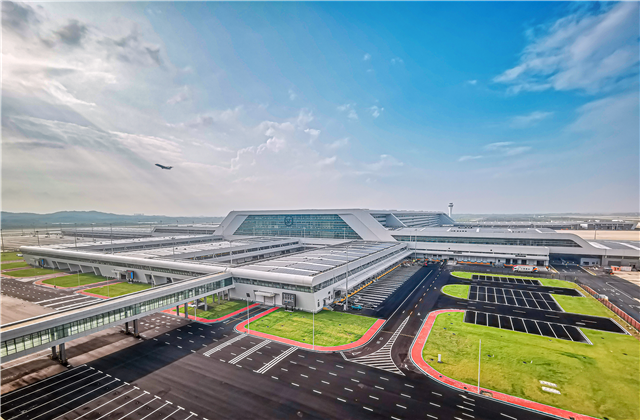

与此同时,身处数字之城杭州,中天很早就将数字化确定为企业的转型方向之一。“大莲花”创新采用的BIM技术就是数字化转型中的一大突破,该技术后续还运用在中天承建的“湖北一号工程”鄂州机场项目,该项目是首个由住建部批复应用BIM技术进行造价管理的改革试点项目。截至目前,中天已将BIM技术应用在其承建的千余个大型建筑中。




在建造端,中天从全智能门禁、人脸识别、隐患监控传感器等先进技术应用,不断向数字化工地、数字化施工、标准化管理、物流化配送、智能化服务等高效施工建造体系延伸。

“加快夯实技术内核,锤炼技术队伍、提升技术水平,是我们建筑行业转型升级和高质量发展的关键。中天作为一家老牌建筑企业和社会企业公民,自当承担起推动行业发展的重任,这也是中天不断向前的内驱力。”中天控股集团董事长楼永良说。

据了解,为推动技术革新,中天聚合多方力量,致力于打造以工业化、绿色化、数字化为特征的新建造体系。不仅成立了中天控股集团新建造研究总院及八家重点专业研究机构,还通过设立“院士专家工作站”,与浙江大学、东南大学联合成立研究中心等诸多举措,逐步构建起了产学研用一体化科技创新体系,为企业的高质量发展注入持久动力。

再过30天,杭州亚运会的熊熊圣火即将点燃。一江之隔,从中天控股集团总部眺望,静卧的“大莲花”含苞待放,准备着向世界展示杭州的发展之美、变迁之美。这蕴藏着无限建造智慧和无数工程人心血的杭城新名片,也将持续印证着中天坚持“建筑科技领先型的现代工程服务商和产品与服务领先型的美好生活服务商”定位,努力成为具有核心竞争能力和可持续发展能力的创新性产业集团的决心与信心!
